Предназначение и польза динамометрических ключей

Предназначение и польза динамометрических ключей



    С момента начала применения резьбовых соединений для скрепления деталей, возникал вопрос о силе, которую необходимо применить для затяжки. Недостаточное усилие могло привести к самопроизвольному откручиванию болта или гайки, чрезмерное – к разрушению или повреждению частей механизма, либо крепежного элемента.

    Каждый резьбовой крепеж имеет свой оптимальный момент затяжки, определить который на глаз достаточно сложно. Именно для обеспечения создания необходимого усилия при закручивании, служит динамометрический ключ.

    Назначение

    Инструменты этого типа используются при:

  • протяжке резьбовых соединений электрических установок;
  • создании неподвижных разъемных соединений деталей различных механизмов и машин;
  • стяжке соединений на газовых, топливных и водяных трубопроводах;
  • соединении труб из различных материалов посредством накидных гаек.

    По принципу действия динамометрические ключи подразделяются на два подкласса:

  • предельного типа – в таком приборе после достижения порогового значения затяжки, срабатывает специальный механизм (щелчковый или ломающийся) и повысить усилие на рычаге становится невозможно;
  • индикаторного типа – прибор снабжен устройством, отражающим степень затяжки (шкалу, стрелку либо электронный дисплей).

    Ключи предельного типа служат для ускорения процесса затяжки резьбовых соединений, тогда как индикаторные – в-основном, для проверки момента затяжки. Несмотря на различие в предназначении, оба типа ключей относятся к измерительным инструментам и поэтому требуют систематической поверки на специальном оборудовании.

    Устройство

    Простейшими по устройству являются стрелочные и шкальные динамометрические ключи. Они представляют собой торсион с рукояткой и шкалой на одном конце ключа, указателем (стрелкой) установленной над шкалой или циферблатным индикатором и рожковым ключом или головкой на другом. Ключи имеют большую погрешность измерения – до 15%, которая со временем только увеличивается и не поддается регулировке. К тому же, для работы с ними требуется хорошее освещение.

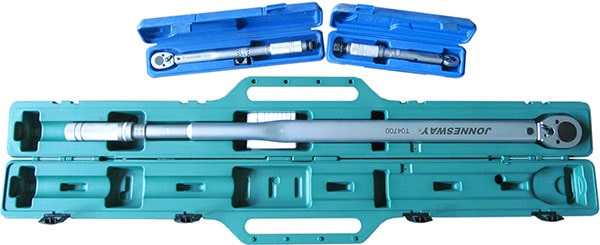

    Более сложным является устройство щелчкового прибора. По виду он напоминает гаечный ключ с трещоткой. Вращением лимба на рукоятке устанавливается усилие на пружине храпового механизма. При превышении момента затяжки, храповик, преодолевая усилие пружины со щелчком перескакивает на следующий зуб, оповещая о достигнутом результате и не позволяя превысить нагрузку.

    Самыми сложными, дорогими, но в то же время наиболее точными стали цифровые динамометрические ключи. Установленный в корпусе тензодатчик подает точную информацию на электронный дисплей. Прибор снабжается звуковой индикацией и даже позволяет программировать последовательность проводимых операций. Существенным его минусом считаются хрупкость и потребность в электрическом питании.

    При выборе динамометрического ключа необходимо обратить внимание на диапазон измерений устройства. Лучшим прибором станет не самый дорогой или брендовый ключ, а тот, который позволит выполнить весь объем предполагаемых работ.
