Сервісне обслуговування шафи управління КНС

Сервісне обслуговування шафи управління та електрочастини КНС

Діагностика електродвигуна та електрокомпонентів

Процедура діагностики включає перевірку ключових елементів, щоб забезпечити безперебійну та безпечну роботу системи.

Огляд кабелю живлення:

Візуальний огляд на наявність механічних пошкоджень ізоляції, перегинів та тріщин.

Перевірка герметичності та відсутності корозії в місцях введення кабелю в корпус насоса.

Вимірювання опору обмоток двигуна:

• Опір ізоляції: За допомогою мегомметра перевіряється опір між обмотками, а також між обмотками та корпусом. Низький опір свідчить про пошкодження ізоляції, що може призвести до короткого замикання.
• Опір обмоток: Мультиметром вимірюється опір кожної обмотки. Різниця в показниках або нескінченний опір вказує на обрив чи міжвиткове замикання.

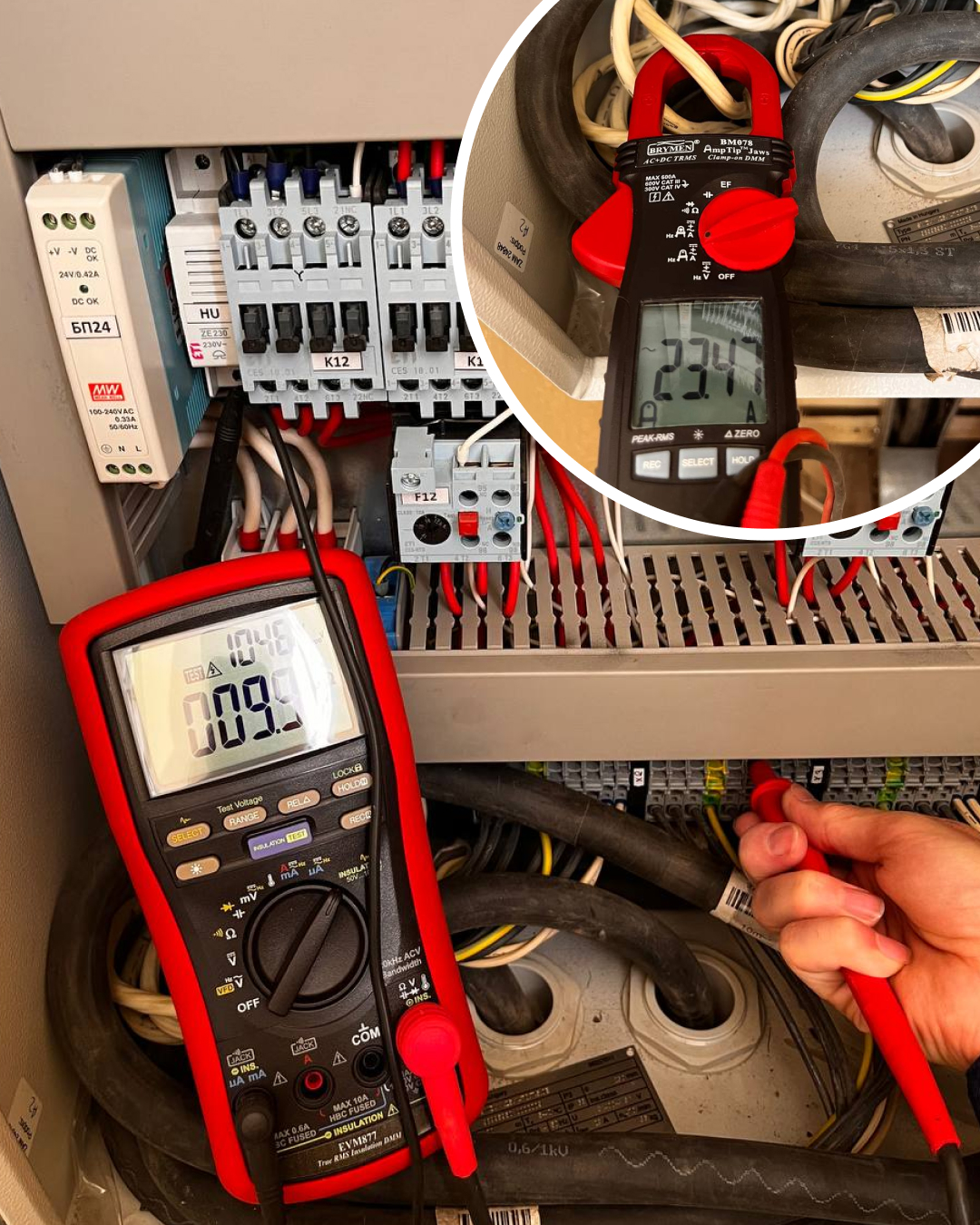

Перевірка електричних параметрів:

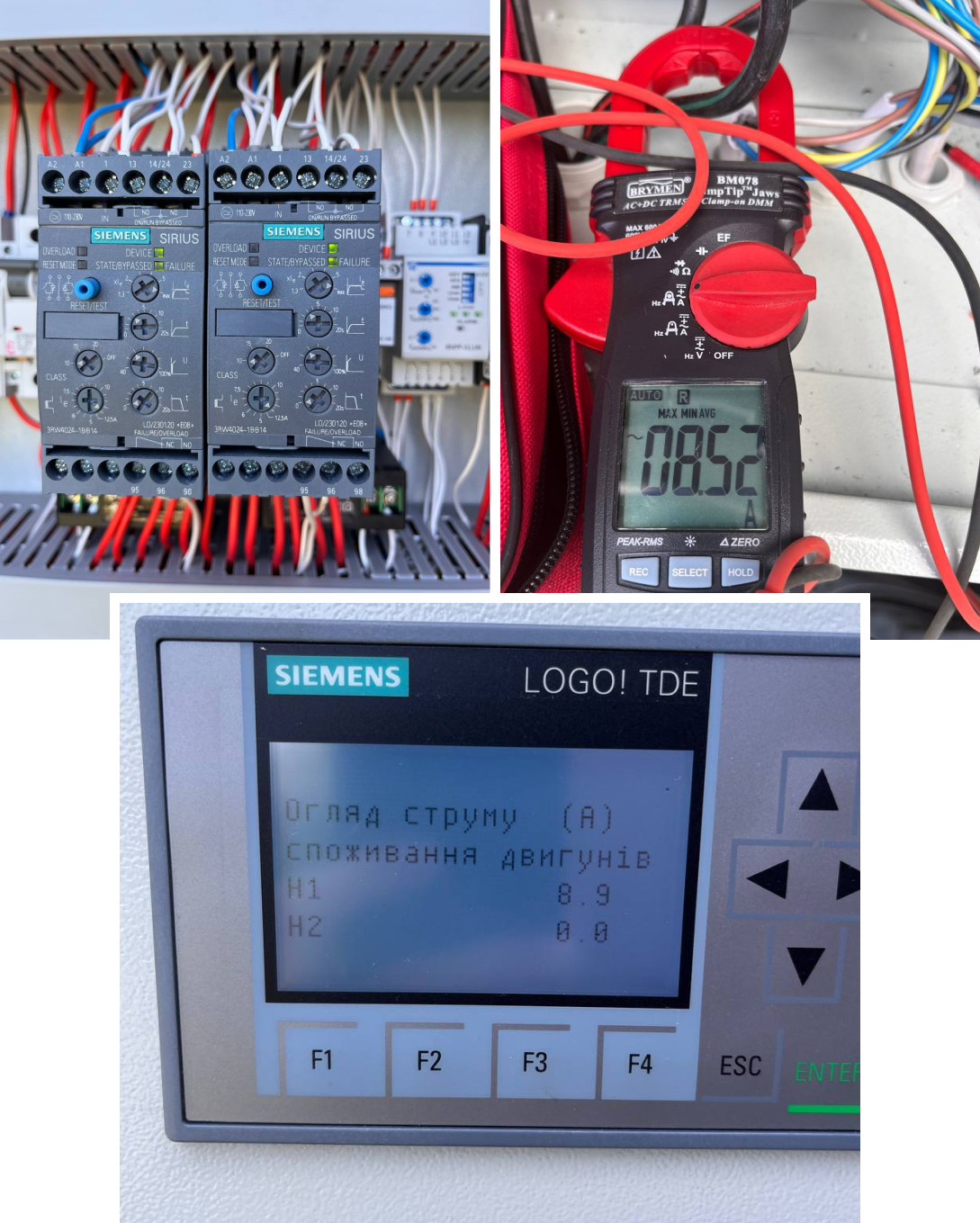

• Струм споживання: За наявності можливості вимірюється струм під час роботи двигуна. Завищений показник може свідчити про механічні чи електричні несправності.
• Діагностика конденсатора (для однофазних насосів): Вимірювання ємності пускового/робочого конденсатора. Знижена ємність ускладнює запуск двигуна.

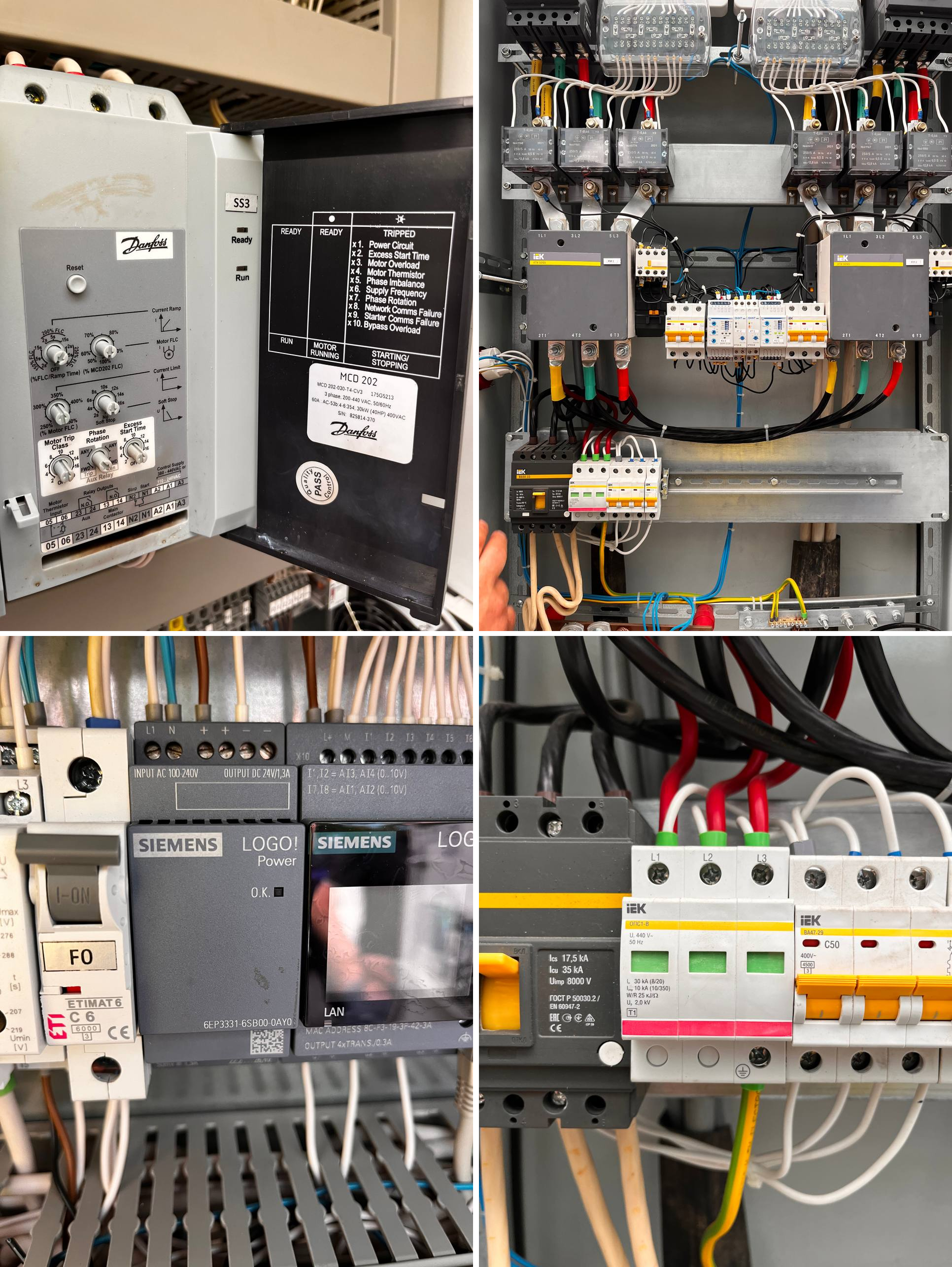

Оцінка стану захисних елементів:

Перевірка роботи теплового захисту, вбудованого реле чи термозахисту двигуна.

Огляд клемних з'єднань на надійність, відсутність окислення чи оплавлення.

Тестові випробування

Після обслуговування проводяться випробування для підтвердження ефективності виконаних робіт.

• Тестовий запуск: Запуск двигуна на холостому ходу для перевірки плавності обертання, відсутності сторонніх шумів та перегріву.
• Контрольні вимірювання: Повторне вимірювання опору обмоток, ізоляції та струму споживання.
• Перевірка захисту: Тестування спрацювання теплового захисту та інших систем безпеки.
